HK-876L
產品規格
| 機種型號 UNIT | HK-876L |
|---|---|
| 發那科0i MF PLUS控制器 | |
| 工作台 | |
| 工作台尺寸 mm | 4000 /5000 / 6000 / 7000 / 8000 X 700 |
| T型槽尺寸(槽數x寬x間距) mm | 5 x 125 x 18 |
| 工作台最大載重 kg | 1000 kg/ m2 |
| 三軸行程 | |
| X軸行程 mm | 4150 / 5150 / 6150 / 7150 / 8150 |
| Y軸行程 mm | 700 |
| Z軸行程 mm | 600 (St.), 800 (Opt.) |
| 主軸鼻端到工作台面距離 mm | 180 |
| 主軸 | |
| 主軸錐度 | BBT40 (St.), BBT50 (Opt.), HSK (Opt.) |
| 主軸馬達 kw | #40: 11/15(St.), 15/18(Opt.), 18.5/22(Opt) #50:15/18.5(St.), 22/26(Opt.) |
| 主軸轉速&主軸傳動方式 rpm | #40: 12000. #50: 8000 (直結式傳動) |
| 三軸傳動進給 | |
| 軸向馬達(/X1/Y/Z) kw | #40: 4/4/4/4, #50: 4/4/4/7 |
| 三軸快送(/Y/Z) m/min | 24(30)/24/ 24 |
| 三軸切削進給(X/Y/Z) mm/min | 15000 |
| X軸齒排傳動 | X軸行程：4150~8150 (排齒傳動) |
| YZ軸螺捍等級 | D40mm driven by ball screw C3 class, D50 (Opt.) |
| 三軸滾柱線性滑軌(X/Y/Z) mm | 55/45/ 45 (St.), 55/ 55/ 55 (Opt.) |
| 自動刀具交换 | |
| 刀具數量 | #40 & #50 & HSK63: 32, 40 (Opt.) |
| 最大刀具長度(有鄰刀) mm | #40: 250, #50: 300, HSK: 250 |
| 最大刀具直徑(無鄰刀) mm | #40: 120,#50: 200, HSK: 120 |
| 最大刀具重量 kg | #40: 7, #50: 15, HSK: 7 |
| ACCURACY | |
| 定位精度 mm | 0.016 |
| 重複定位精度 mm | 0.008 |
| 其他相關 | |
| 電源需求 KVA | 4150~6150(40KVA), 7150~8150 (45KVA) |
| 空壓源需求 Mpa | 0.65 |
| 水箱容量 L | 660-880 |
| 機械尺寸(佔地面積)(寬x深度) mm, kg |
Xais. 4150mm, 8600 x 4500mm; X axis: 5150mm, 9600 x 4500mm; Xaxis: 6150mm, 10600 x 4500mm; X ais: 7150mm, 11600 x 4500mm; X axis: 8150mm, 12600 4500m |
| 機器重量 | 25000 / 28000 / 31000 / 29000 / 33000 |
標準配備
- 快選式傘型刀庫32把刀
- 高效率加工模式
- X軸海德漢光學尺
- 電氣箱熱交換器系統
- 環狀噴水系統
- AICC|I(預讀單節200)(發那科)
- 油水分離機
- 主軸頭兩端LED投射燈
- X軸採用齒排式雙馬達驅動搭配德制減速機
- 環保油潤滑系統
- 地基墊塊
- 三色警示燈
- 工作燈
產品特點

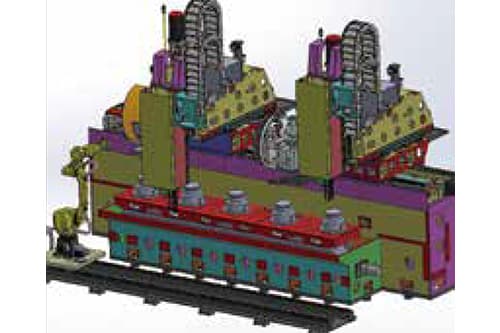

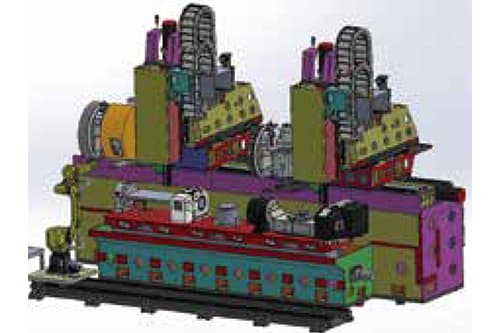

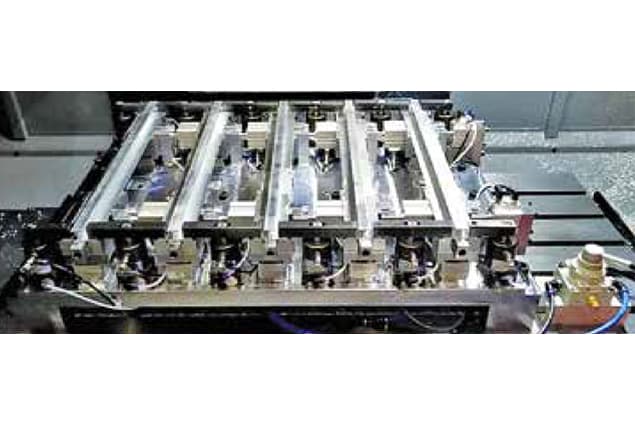

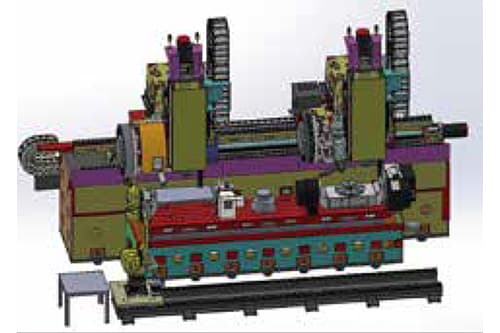

多種加工應用
本機事為長工件加工而打造。此外，也適用於其他形式之加工，例如：區段加工及第4/5軸加工。

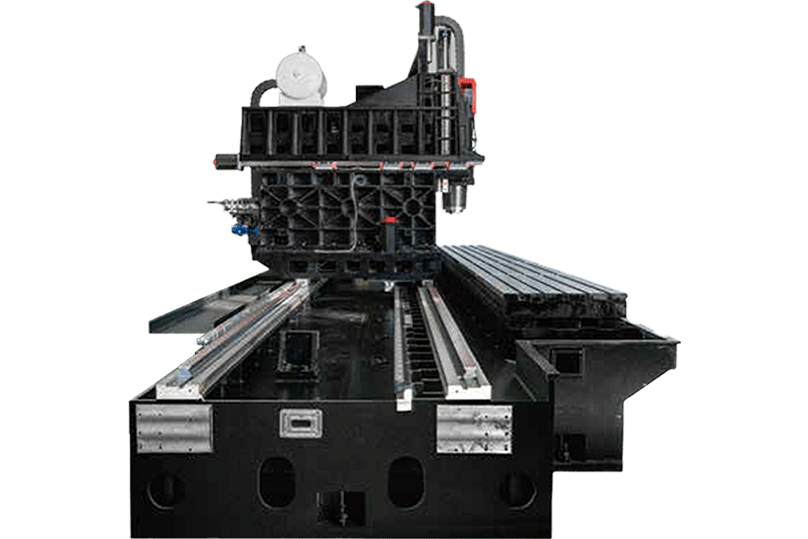

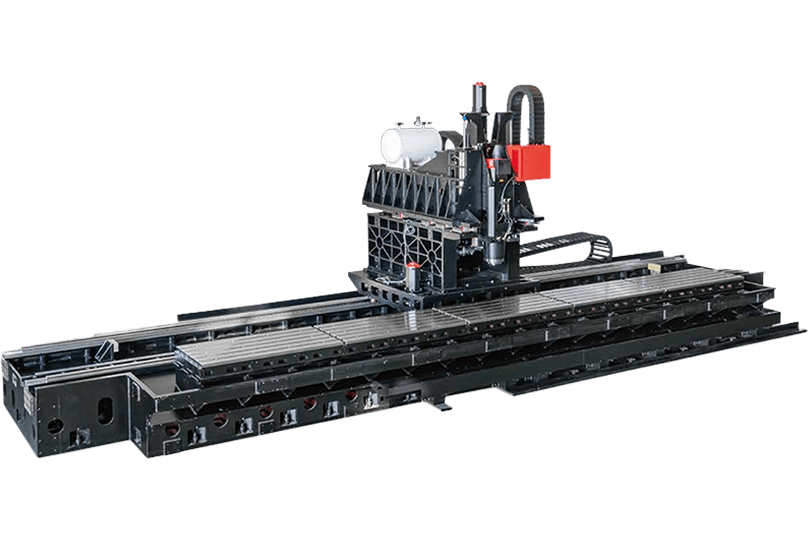

動柱式結構
立柱在x軸方向移動，工作台為固定式, 工件重量不會影響軸向傳動系統及動態加工精度外，加工效率高。

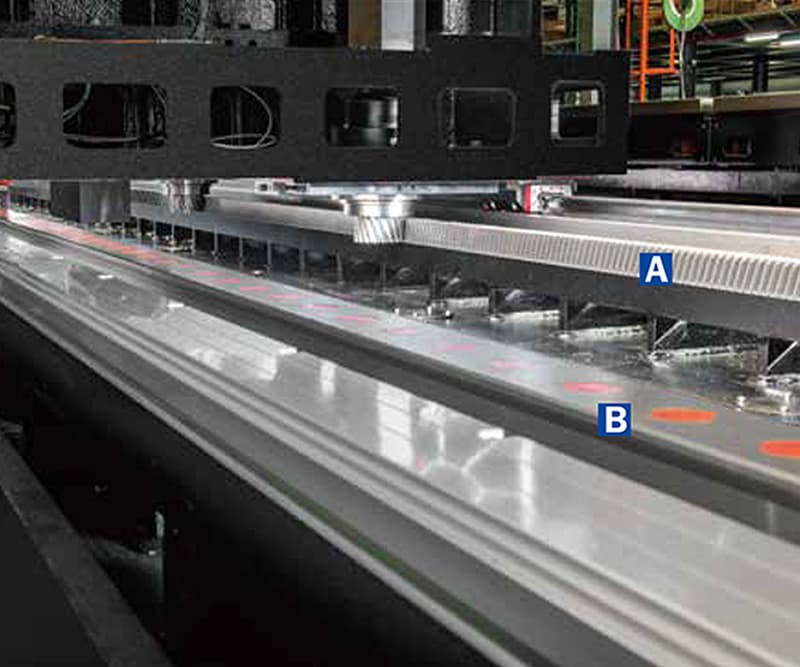

A X軸排齒傳動
- X軸採用德國進口之排齒傳動，具有優異軸向進給傳動效率。另X軸標配光學尺，確保其定位及重複精度不會因熱溫升而變化。
B 三軸滾柱型線軌
- Y/Z軸均配置高精密SP級滾柱型線性滑軌，耐荷重能力高，並具有高剛性，低摩擦係數及優異的抗震能力。
- 每支線軌均採用加長型耐重負荷滑塊，以提升負載能力及動態穩定性。
- 三軸採直結傳動，無背隙、振動及噪音問題, 直傳輸出大馬力。
- 機型5米以下採C3等級螺桿。
結構件一體成型
- 底座與工作台支座為一體式成型，有效提升機器之結構剛性與穩定性。
- 對於重型工件，提供更穩固的支撐特性。
超大Y軸行程
- 特殊設計的Y軸行程高達700mm，以加大加工範圍。
- 相同加工條件比起龍門銑床，佔地面積更緊實，精度高。
- 為避免重切削時，喉深可能造成主軸切削時的下拉力，赫騏加強立柱的厚度和其結構外，Y軸單邊各配置4個滑塊(共計8個）並採用前3後1的排列方式來加強穩固其剛性。
加工能力
| 馬達：18.5HP/22kw | 馬達：22HP/26kw | |
|---|---|---|
 |
|
|
 |
|
|
 |
|
|
 |
|
|

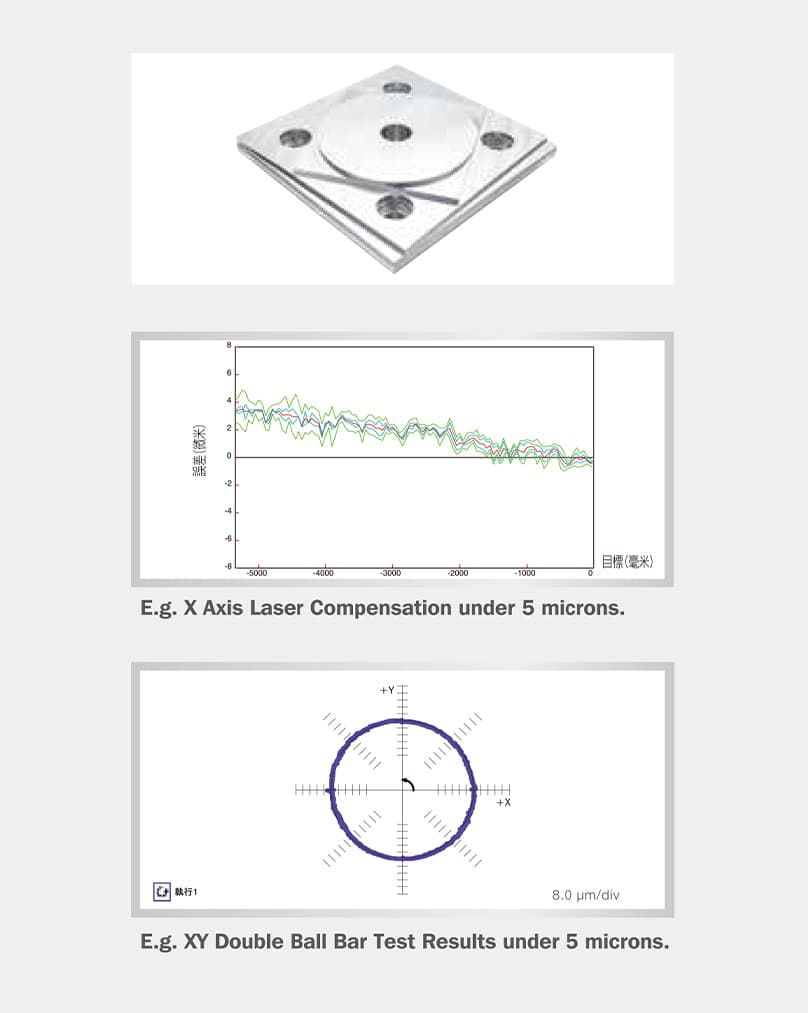

嚴格品質檢驗性能保證
赫騏出廠前，均作嚴格的ISO NASA切削測試（圓型、方型、鑽石型切削）確保精度在0.009mm以下。
| Linear X - Analysis features | VDI 3441 |
|---|---|
| Name | Value (μm) |
| Maximum reversal (U max) | 1.2 |
| Maximum scatter (Ps max) | 2.677 |
| Positional uncertainty (P) | 5.855 |
| Positional deviation (Pa) | 4.033 |
| Mean reversal | 0.434 |
| Mean scatter (Ps mean) | 0.787 |
| Ball Bar - Diagnostics (XY 360 degree 15 mm) | |
|---|---|
| 20% Reversal spike Y | ↑ 2.7 μm ↓ 2.6 μm |
| 17% Reversal spike X | ↑ 1.4 μm ↓ -2.1 μm |
| 12% Backlash Y | ↑ 0.9 μm ↓ -1.3 μm |
| 8% Straightness | 2.2 μm |
| Circularity | 7.7 μm |
32/40刀無刀式刀庫
- #40刀庫之儲刀量：32刀(標配)/40刀(選配)
- #50刀庫之儲刀量：32刀(標配)/4刀(選配)
- 刀庫安裝在立柱內，換刀快速。
第4/5軸加工
- 當機器上配置傾斜旋轉工作台，機器即可執行第4/5軸加工。
- 特別適用於複雜工件之高精度加工。工件只需第一次裝夾，複雜工件就可一次加工完成。
主軸環狀沖屑装置
本機環狀沖屑，冷卻功能,可將加工中刀具及工件所產生的高熱迅速排除掉，以提升加工精度及延長刀具使用壽命。
主軸中心出水系統（選配）
- 主軸中心出水装置採用高壓、大流量泵浦，將切削液輸送至刀具加工位置。
- 針對高速加工、深孔及深加工，主軸中心出水裝置，有助於快速排屑，進而提升加工精度及節省加工時間。
BT#40（標準：αiI12/1200）8,000/12,000rpm 直結式主軸
- BT40,12000rpm 直結式主軸標準配件。
- BT50,8000rpm 直結式主軸為選配配件。
- 馬達直接驅動主軸,可降低背隙、振動及噪音。
- 馬達動力傳輸效率高。
- 主軸軸承採用陶瓷軸承。
優點為：重量輕、離心力低及熱膨脹係數低。
