HK-LH800(A)
- 工作台尺寸800 x 800 mm
- X, Y, Z軸行程1500 x 1100 x 1100 mm
- X, Y, Z軸快速進給率24 (30) m/min
- 動柱式立柱
- 雙迴轉式自動交換工作台（選配）
- B軸分割角度0.001º （1º選配）
- 全密閉式護罩
- 工作台承載重量2200 kg / 單盤
產品規格
規格表
| 機種型號 | 單位 | HK-LH800(A) |
| 工作台 | ||
| 工作台尺寸(L x W) | mm | 800 x 800 |
| 工作台最大負荷 | kg | 2000 x 2 |
| 工作台面離地高度 | mm | 1300 |
| 工作最大尺寸（直徑x高度） | mm | ∅1600 x H1450 |
| B軸最小分割角度 | deg | 0.001° |
| 主軸 | ||
| 主軸錐度 | 7/24 Taper No. 50 | |
| 主軸轉速-直結式/內藏式 | rpm | 8000(10000) |
| 主軸轉速-齒輪式 | 4000/6000 | |
| 行程 | mm | |
| X / Y / Z軸行程 | mm | 1500 x 1100 x 1100 |
| 主軸中心到工作台面距離 | mm | 50-1150 |
| 主軸鼻端到工作台距離 | 250(150)-1350(1250) | |
| 進給 | m/min | |
| X / Y / Z軸快速進給 | mm/min | 24/24/24 (30/30/30) |
| 切削進給 | 1-20000 | |
| ATC | ||
| 刀柄規格 | pc | BT-50(BBT-50) |
| 刀具容量 | mm | 40(60)(90)(120) |
| 刀具最大徑 | mm | ø125 |
| 刀具最大徑（無鄰刀） | mm | ø250 |
| 最大最大長度 | kg | 550 |
| 最大刀具重量 | 25 | |
| 馬達 | KW | |
| 主軸馬達 | KW | 15/18.5(18.5/22)(22/26) |
| X Y Z軸伺服馬達 | 6/6/6 | |
| 機械外觀 | mm | |
| 面寬x縱深x高 | kg | 5465 x 7930 x 3960 |
| 重量（單盤） | 21800 | |
| 重量（雙盤） | 25200 | |
| Fanuc Oi-MF Plus / 3li-MB | ||
標準 / 選擇配備
| 標準 | 選購配備 | ||
|---|---|---|---|
| 主軸 | 10000 rpm 直結式主軸 | ● | |
| 10000 rpm 内藏式主軸 | ● | ||
| 4000/6000 rpm 輪式大扭矩主軸 | ● | ||
| B軸 | 1°分度盤 | ● | |
| 0.001°分度盤（可選擇B軸編碼器） | ● | ||
| 刀柄 | BT50 | ● | |
| HSK-A100 | ● | ||
| DIN50 | ● | ||
| CAT50 | ● | ||
| BT50拉釘角度 | MAS407 BTIII(90°) | ● | |
| MAS407 BTII(60°) | ● | ||
| MAS407 BTI(45°) | ● | ||
| 中心出水汞 | 20 bar | ● | |
| 40 bar | ● | ||
| 70 bar | ● | ||
| 刀庫容量 | 40pc | ● | |
| 60pc | ● | ||
| 90pc | ● | ||
| 120pc | ● | ||
| 冷卻系統 | 主軸冷卻系統 | ● | |
| 液壓油溫度控制系統 | ● | ||
| 切削水溫度控制系統 | ● | ||
| 電器箱冷氣 | ● | ||
| 自動工作台交換 | 單工作台 | ● | |
| 雙工作台 | ● | ||
| PPL 系統 | ● | ||
| 機台內部鐵屑移除 | 雙捲屑螺桿 | ● | |
| 切屑輸送機 | 鍊板式切屑輸送機 | ● | |
| 磁石刮板式切屑輸送機 | ● | ||
| 刮板式切屑輸送機 | ● | ||
| 滾筒式切屑輸送機 | ● | ||
| 整合式切屑輸送機 | ● | ||
| 潤滑油系統 | 一般潤滑油系統 | ● | |
| LHL油酯式潤滑油系統(油脂) | ● | ||
| 三軸光學尺 | 5µm 級 | ● | |
| 3µm 級 | ● | ||
| 治具潤滑/壓縮空氣供應 | 懸臂式供給，每邊各有6孔位油路（最大液壓120 bar）天井入油 | ● | |
| 工作台式，APC上有6孔位油路（最大液壓120 bar）底部入油 | ● | ||
| 刀具測量系統 | 刀具破損偵測（安裝於刀庫端來進行偵測） | ● | |
| 退避式Renishaw TW-27R觸碰感應器 （安裝於機台内側，可進刀長、刀具破損、及刀具直徑偵測） |
● | ||
| 控制器 | FANUC 31i-MB | ● | |
| FANUC Oi-MF Plus | ● | ||
| 其他配件 | OMP60 / RMP60 工件量測系統 | ● | |
| 加工吹氣 | ● | ||
| 氣槍 | ● | ||
| 水槍 | ● | ||
| 油水分離器 | ● | ||
| 油霧收集器 | ● |
產品特點
A 三軸滾柱型線軌
本機之X, Y, Z軸全配置耐重負荷之滾柱型線性滑軌，配合線軌間的大跨距設計，具有高剛性，低摩擦係數及優異的抗震能力。
B 高剛性立柱
立柱結構為雙層壁之箱形結構，具有最佳剛性且長期無變形之慮。
C 動柱式立柱
立柱移動輕巧順暢，有助於提升機器作業效率。
D 一體成型底座
H型底座一體成型，提供整機最穩固的支撐。
E 階梯式線軌配置
軸立柱滑軌採用階梯式配置，使切削更穩定。

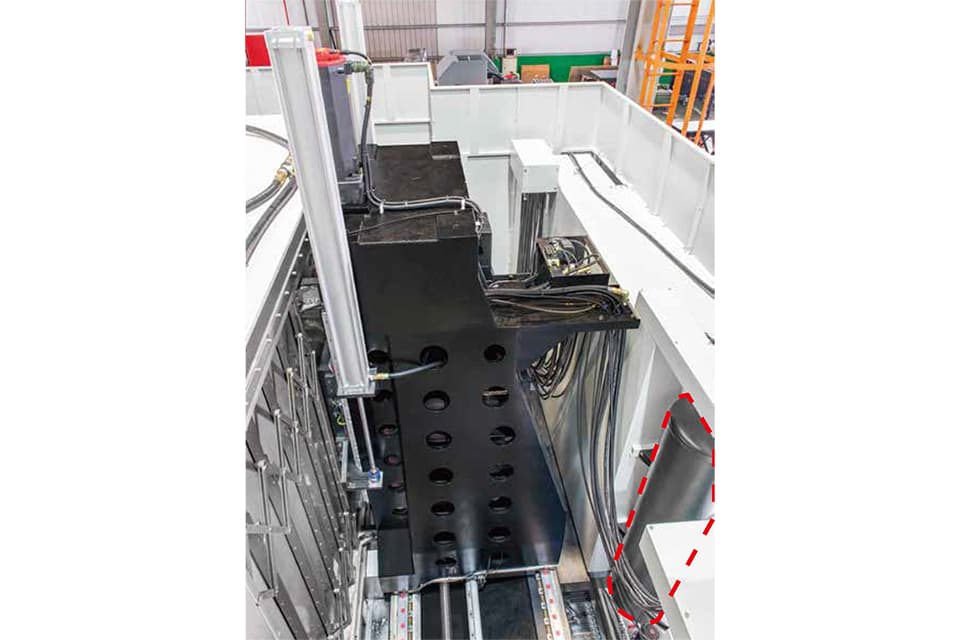

F Y軸雙氣壓缸平衡配重
Y軸上下移動採用2支氣壓缸做配重平衡，軸向正反向反應速度快，可達到輕巧、順暢及穩定的上下移動。
| 模型 | HK-LH800(A) |
|---|---|
| X | 900 |
| Y | 750 |
| Z | 900 |
最佳化機體結構設計
結構剛性與動態穩定性的完美呈現
- 箱型結構體設計，配合內部肋骨強化，剛性佳，不變形。
- 一體成型底座，提供整機的穩固支撐。
- 動柱式立柱，機器作業效率高。
- X軸階梯式高低線軌配置，切削更穩定。
- X, Y, Z軸均配置滾柱型線性滑軌，耐荷重能力優異。
- 主軸頭上下行程(Y軸)採用雙氣壓缸平衡配重，確保快速位移上下行程動作平穩順暢。
- 底座兩邊均配置切屑螺桿，加工中可隨時除屑。
立柱線軌配置三滑塊
立柱線軌之每支線軌均配置三個滑塊，可增加線軌的支撐力。且立柱移動時更穩定。
加長型滑塊
每支線軌均採用加長型超耐重負荷滑塊，以提升負載能力及動態穩定性
雙螺桿除屑
- 機器底座左右兩邊各配置一組切屑螺桿。機器加工時所產生的切屑，可隨時經由切屑螺桿輸送到機器後面的切屑輸送機。
- 利用雙螺桿除屑，可避免切屑堆積所造成的熱影響，並可隨時維持機內的清潔。

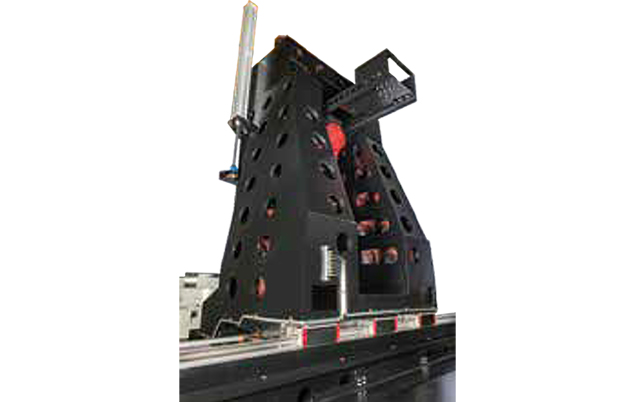

HK-LH800（A）機體結構
- 穩重的底座以及壯碩的立柱結構，配合結構體的內部肋骨強化，確保機器長期不變形，且剛性及穩定性均優異。

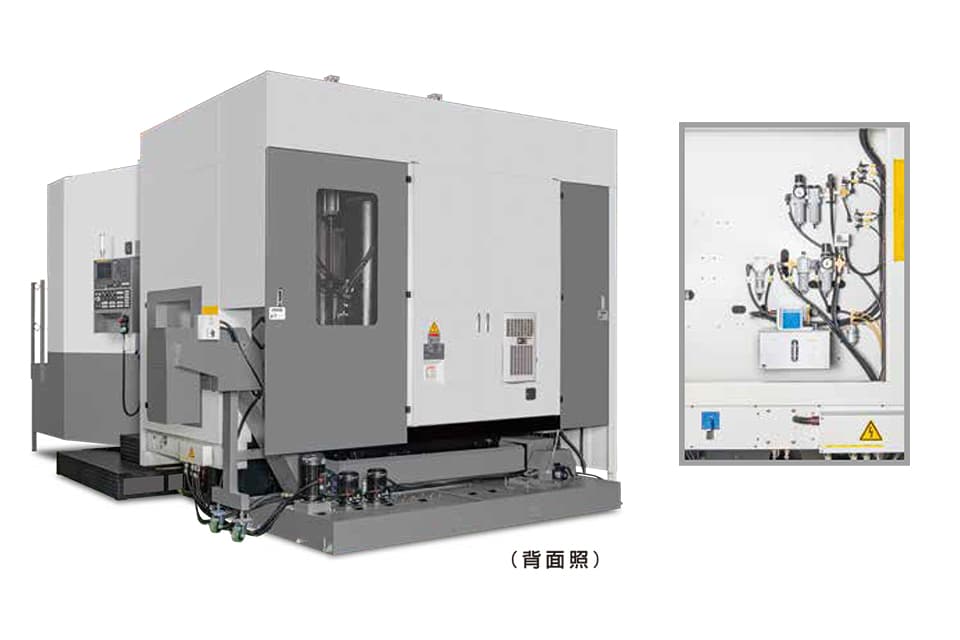

全包覆式板金
集中式氣壓系統
所有氣壓元件均集中配置，使機器外觀整潔，並且維修方便。
獨立式空氣蓄壓器
氣壓系統配備150公升大容量氣壓蓄壓器，
可提供穩定的氣壓供應，以確保氣壓缸動作之穩定性。
螺桿中空油冷（選配）
本機之X, Y, Z軸滾珠螺桿，可採用中空冷卻設計，
可提供乾燥式空氣冷卻（選配）與全油式冷卻（選配），以確保加工之高精度。

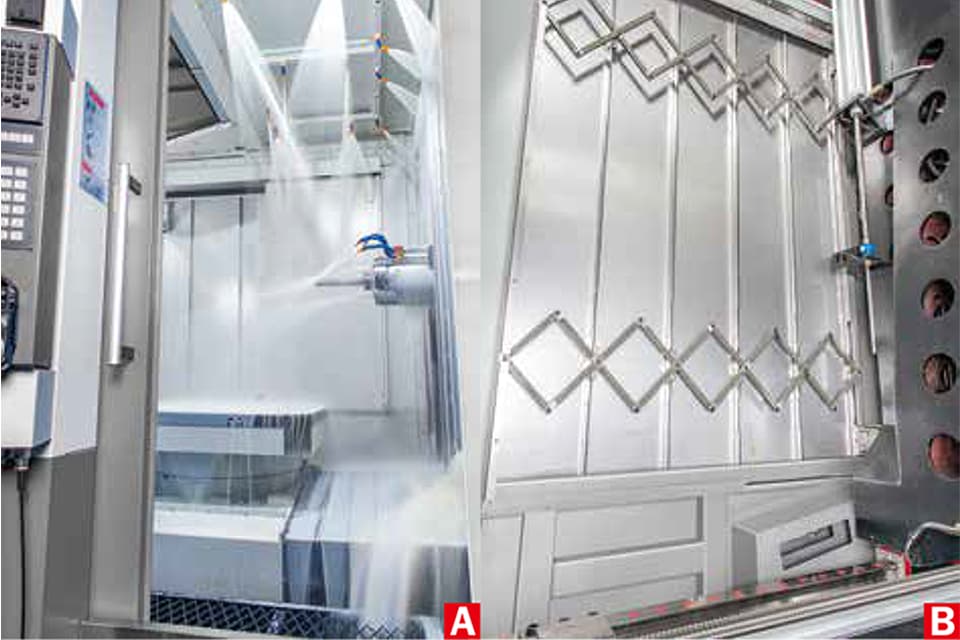

A 機頂沖肩（選配）
機器頂部配置多支沖屑噴咀，完善的沖屑設計，
可徹底避免工件加工所造成的熱變形問題。

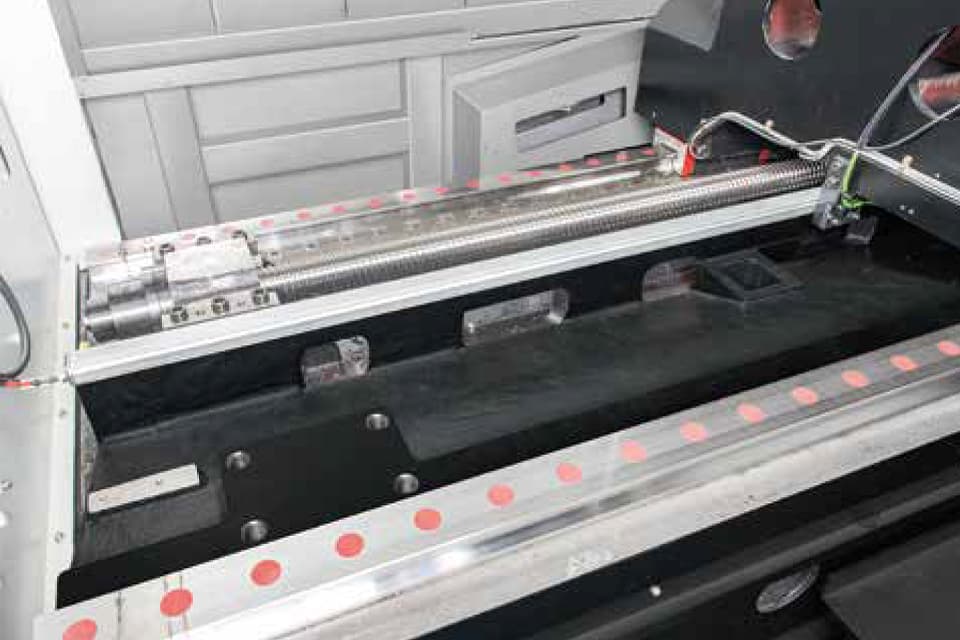

B 剪刀式伸縮護蓋
X軸護蓋採用剪刀式伸縮護蓋，護蓋動作順暢。
※X / Y / Z 三軸皆採用剪刀式加工能力
臥式綜合加工中心機LH系列
高效能機器 / 智慧化電控
赫騏臥式綜合加工中心機，擁有獨特高剛性的機體結構，在高速加工時，更凸顯其卓越悖出的加工穩定性及加工精度。三軸全線軌配置，配合動柱式結構設計，並可搭配使用自動交換工作台，可大幅提升加工效率。本機搭載發那科控制器，配合使用赫騏自主開發的控制軟體功能，使機台操作及管理更方便。

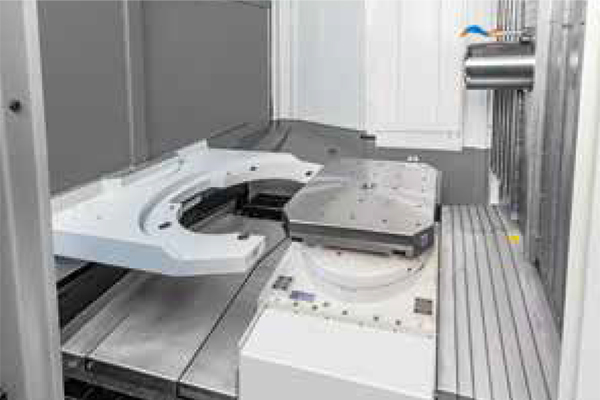

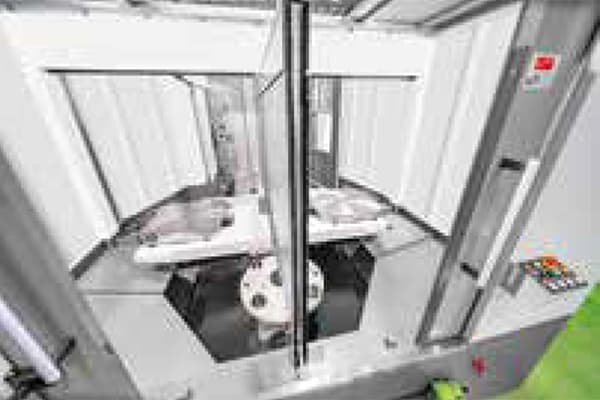

自動交換盤(APC)
迴轉式自動工作台交換
- 迴轉式工作台交換，可大幅節省機器停機，作工件裝卸時間。
- 工作台交換動作快速順暢。
- 交換動作可依承載需求，變更旋轉速度。（伺服APC）
工作台定位精度高
- 工作台旋轉採用伺服馬達驅動，配合採用4個定位錐塊設計，定位精度高。
- B軸分割精度0.001°。
- B軸可選配齒輪分度，最小分割精度1°齒盤式油壓咬合，重覆精度高。

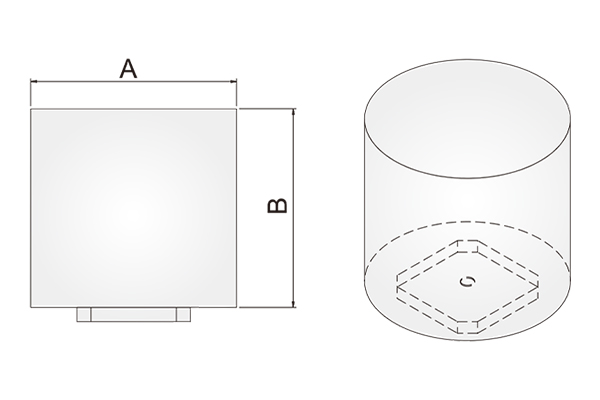

最大工件尺寸
| HK-LH500(A) | HK-LH630(A) | HK-LH800(A) | HK-LH1000(A) | |
|---|---|---|---|---|
| A | ∅950 | ∅1100 | ∅1600 | ∅1650 |
| B | 1100H | 1250H | 1450H | 1400H |
工作台：0.001度
- 二截式蝸桿蝸輪組
- 特殊型設計，接觸數較傳統式多出壹倍，接觸面積多出5倍，所以單位面積蝸輪齒腹面受壓力為平均值1/5，故磨耗少。
- 蝸桿設計成二截式，齒隙調整只需旋轉單邊蝸桿即可更簡單便利，齒隙5~7μ。
- 低壓力角設計遠小於複式雙導程約12°~15°設計，所以馬達輸出扭力值可全部發揮於轉動扭矩方向，適合用於同步連續銑切。
- 主軸軸承
採用大型嵌入式軸徑向軸承，能承受水平及垂直兩方向重負荷，更能使旋轉工作台，長期保持盤面平滑順暢精確轉動。 - 煞車系統
採用全圓周煞車軸向迫緊，因鎖緊面為主軸軸向面積，中心點不偏移，且避免工作盤面變形及精度變化，所以具有高剛性及耐重切削的特性。一般環抱式剎車有工作轉盤中心容易偏移的問題，因受力向為徑向方，所以會有工作台中心移位的現象。
工作台：1度
- 使用特殊離合齒定位，機械定位精度高達3秒弧以内，重複精度佳更達 ±1.5秒弧以內，經長時間的使用仍能保持高精密度及穩定性。
- 將定位接觸面積極大化，達到精度穩定、高剛性及耐重切削力設計結構。
- 内部採特殊防水氣結構設計，避免切削液及切削進入旋轉工作台本體結構。

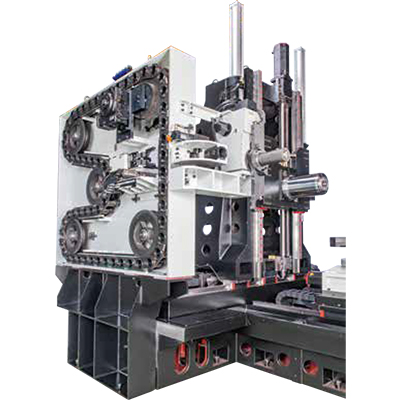

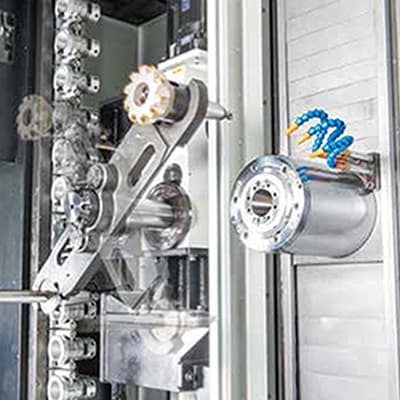

換刀機構
自動換刀機構
凸輪式自動換刀，換刀快速固定式刀號刀套位置，方便刀號記憶與抓取。
40刀鏈條式刀庫（標準配備）
- 刀庫容量：40把刀
- 刀庫採用油壓分度馬達驅動，刀具定位快速,動作順暢。
- 選刀方式為雙向任意式選刀。
60 / 90 / 120刀鏈條式刀庫（選購配備）
- 刀庫容量：60把刀
- 刀庫採用伺服馬達驅動，刀具定位快速，動作順暢，低故障率。
- 選刀方式為雙向任意式選刀。
*材質：54C
 |
|
|
 |
|
|
 |
|
|
 |
|
|
